Energy Recovery Device (ERD) là phát minh kỹ thuật quan trọng nhất biến SWRO từ một công nghệ đắt đỏ thành nguồn nước ngọt khả thi cho hàng tỷ người. Bài viết này phân tích nguyên lý isobaric, cấu trúc cơ khí thực tế của hệ Danfoss APP high-pressure pump + iSave ERD — bộ đôi đang vận hành tại Hòn Thơm 1.500 m³/d, Cát Bà 1.500 m³/d và là cấu hình tiêu chuẩn của SWATER cho dải công suất 100–2.000 m³/ngày.

1. Vì sao SWRO không thể thiếu ERD

Quá trình thẩm thấu ngược tách muối khỏi nước biển đòi hỏi áp lực vận hành 55–65 bar (tương đương cột nước 550–650 m) để vượt qua áp suất thẩm thấu của nước biển ~28 bar và lực cản dòng qua màng. Trong khi đó, dòng concentrate (brine) thải ra vẫn mang theo 55–60% lưu lượng feed ở áp suất chỉ thấp hơn HP feed 2–3 bar (do tổn thất qua màng).

Năng lượng thủy lực của dòng brine này — nếu không thu hồi — sẽ bị tiêu tán qua van giảm áp dưới dạng nhiệt, lãng phí. Bài toán thiết kế ERD: truyền áp suất dòng brine sang dòng feed mới với hiệu suất cao nhất có thể, đồng thời tránh trộn lẫn nước mặn loãng (feed) với nước mặn đặc (brine).

Bảng so sánh SEC (Specific Energy Consumption) qua các thế hệ công nghệ minh họa rõ giá trị ERD:

Thế hệ	Công nghệ thu hồi	SEC (kWh/m³)	Hiệu suất thu hồi
1970–1980	Không có (van giảm áp)	6,0–8,0	0%
1980–1990	Pelton wheel / Francis turbine	4,5–5,5	78–85%
1990–2000	Turbocharger (hydraulic)	3,5–4,5	85–90%
2000–nay	Pressure Exchanger (isobaric)	2,4–3,5	95–98%

Một nhà máy SWRO 1.500 m³/d nếu giảm SEC từ 5,5 xuống 3,4 kWh/m³ tiết kiệm ~3.150 kWh/ngày, tương đương 1,15 triệu kWh/năm — đủ trả về vốn đầu tư cho ERD chỉ sau 18–24 tháng vận hành.

2. Ba thế hệ ERD — vì sao Pressure Exchanger thắng cuộc

2.1 Pelton wheel & Turbocharger (đời cũ)

Pelton wheel hoạt động như turbine thủy điện thu nhỏ: dòng brine cao áp đập vào cánh quạt, biến áp suất thủy lực thành cơ năng truyền sang trục bơm HP. Hiệu suất bị giới hạn 78–85% do tổn thất ma sát + chuyển đổi 2 lần (hydraulic → mechanical → hydraulic). Turbocharger cải tiến bằng cách bỏ trục giữa, dòng brine trực tiếp đẩy cánh quay của booster pump — đạt 85–90% nhưng vẫn có tổn thất ma sát cánh quạt.

2.2 Pressure Exchanger isobaric (đời mới)

Đột phá năm 1997 (sáng chế ERI): không chuyển đổi qua dạng cơ năng nữa, mà truyền áp suất trực tiếp từ chất lỏng sang chất lỏng qua một rotor gốm xoay. Trong mỗi chu kỳ rotor, một thể tích nước feed mới được đẩy vào lỗ rotor, đồng thời thể tích brine cao áp trong lỗ đối diện chảy ra. Toàn bộ áp suất brine được "trao đổi" sang feed — không qua chuyển đổi năng lượng, nên hiệu suất gần lý thuyết (95–98%).

Hai dòng phổ biến nhất thế giới hiện nay áp dụng nguyên lý này: Energy Recovery PX (Mỹ, rotor xoay tự do) và Danfoss iSave (Đan Mạch, rotor + motor truyền động VFD). Tham khảo bài ERD trong SWRO: Danfoss iSave vs Energy Recovery PX để so sánh chi tiết.

3. Sơ đồ thủy lực hệ APP + iSave

Tài liệu Danfoss định nghĩa 9 dòng chính trong hệ SWRO ghép APP pump + iSave ERD:

Ký hiệu	Tên dòng	Mô tả vận hành
①	LP feed → HP pump	Nước biển áp thấp (3–5 bar) vào bơm cao áp APP
②	LP-in feed → iSave	Nước biển áp thấp vào ERD (chiếm ~57% tổng feed)
③	LP-out brine ← iSave	Nước thải áp thấp ra khỏi ERD, qua van điều khiển
④	HP feed ← APP pump	Nước biển cao áp (55–65 bar) từ HP pump (~43% feed)
⑤	HP-out ← iSave	Nước biển mới đã được tăng áp lên 53–63 bar bởi ERD
⑥	HP total → membrane	④ + ⑤ = tổng dòng vào màng RO
⑦	HP brine ← membrane	Nước concentrate cao áp (55–60% lưu lượng) → quay lại iSave
⑧	Permeate	Nước ngọt sản phẩm (~40–45% recovery)
⑨	LP brine xả ra môi trường	Brine sau khi đã trao áp suất, xả qua outfall

Tỷ lệ quan trọng: với recovery rate 43% (Hòn Thơm / Cát Bà), từ 100 m³/h feed → 43 m³/h permeate + 57 m³/h brine. Trong đó HP pump chỉ phải bơm 43 m³/h (dòng ④), còn 57 m³/h được ERD đẩy lên áp cao bằng năng lượng từ brine. Tải HP pump giảm ~57% — chính là nguồn tiết kiệm điện chính.

4. Cấu trúc cơ khí Danfoss iSave

Danfoss iSave là cấu trúc tích hợp 2-trong-1: pressure exchanger + booster pump trong cùng một thân máy compact, dẫn động bằng motor điện VFD. Section view chính thức từ tài liệu Danfoss cho thấy 2 cụm chính:

• Pressure exchanger (phía LP) — rotor gốm xoay trong housing, thực hiện trao đổi áp suất giữa brine (HP-in) và seawater (LP-in)
• High-pressure booster pump (phía HP) — bơm bổ sung, bù 2–3 bar áp suất tổn thất qua màng để đưa nước feed mới về đúng áp HP-out

Danfoss iSave có nhiều model phân theo lưu lượng brine, tham khảo datasheet chính thức tại hpp.danfoss.com để chọn cụ thể.

Cấu hình thực tế tại Cát Bà (verified theo Equipment Master 27/06/2025): 2 × iSave 40, motor 15 kW chạy song song (parallel coupled), tương thích recovery 43% cho feed 145 m³/h. Motor VFD ABB ACS510-01-031A-4 điều khiển tốc độ rotor để duy trì cân bằng dòng ⑤ ≈ dòng ⑦.

5. HP pump Danfoss APP — bơm piston axial áp lực cao

HP pump là "trái tim" của SWRO, đẩy 43% feed lên 55–65 bar. Danfoss APP (Axial Piston Pump) sử dụng nguyên lý bơm piston trục với 9 piston đẩy luân phiên qua đĩa nghiêng (swash plate). Bơm này khác bơm ly tâm thông thường ở chỗ:

• Hiệu suất thủy lực 85–92% (bơm ly tâm 70–80% tại điểm BEP, giảm mạnh ngoài BEP)
• Vận hành toàn dải lưu lượng theo VFD mà hiệu suất hầu như không đổi (linh hoạt cho dao động tải)
• Không cần áp lực hút cao — tự hút tốt, chỉ cần ~3 bar feed pressure
• Pulsation thấp 9 piston bố trí đều quanh trục → mỗi vòng quay có 9 chu kỳ đẩy

5.1 Dải model APP 53–92

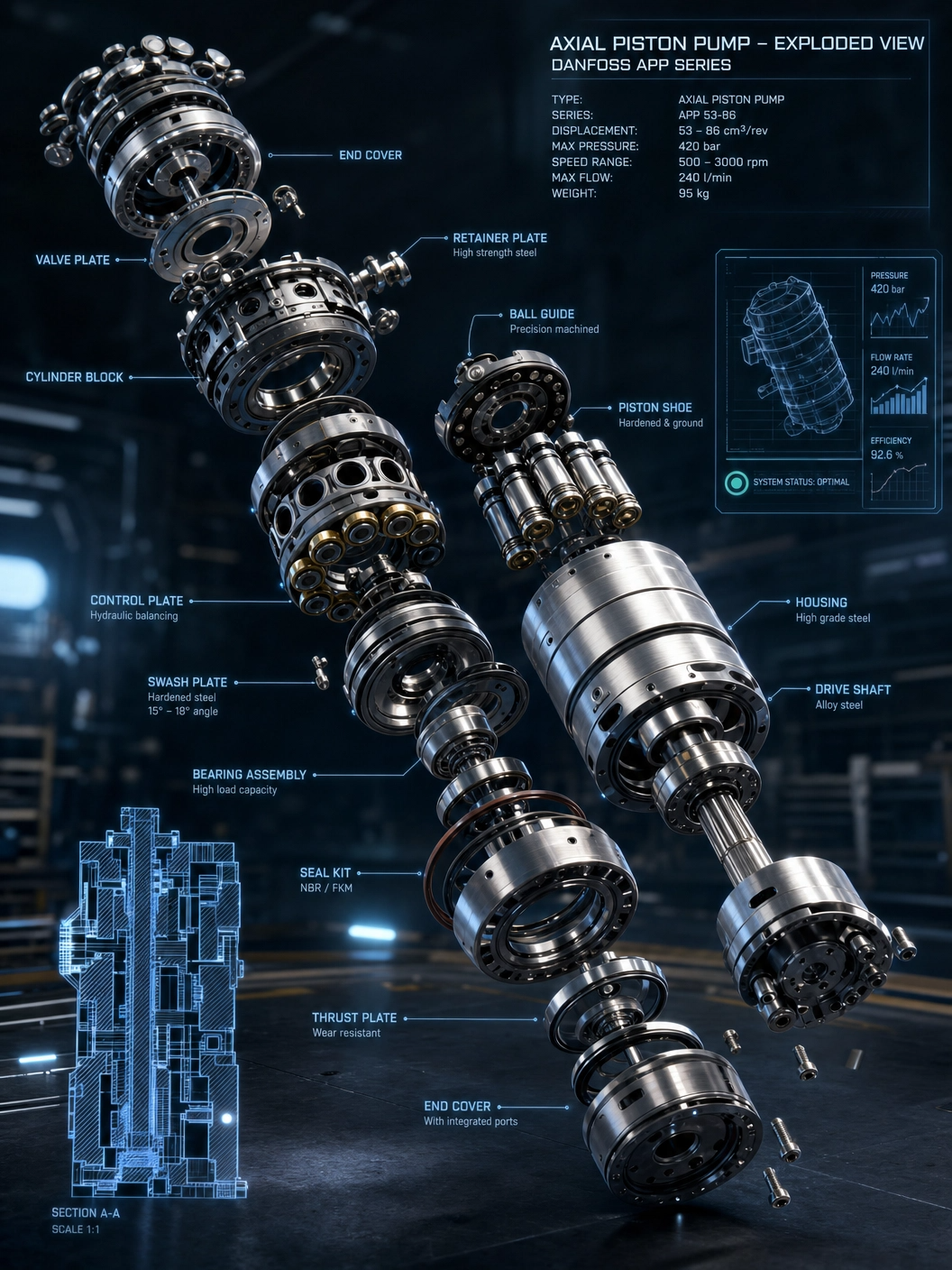

Dòng APP phân thành 5 model theo lưu lượng định mức: APP 53 · APP 65 · APP 78 · APP 86 · APP 92. Mã số tên model gắn với khả năng lưu lượng vận hành. Bề ngoài và bộ phận cơ khí (cylinder block, swash plate, piston) chung kit phụ tùng (xem Section 8). Datasheet chính thức tại hpp.danfoss.com.

Cấu hình thực tế Cát Bà (verified): APP65/1500, motor 160 kW (Equipment Master 27/06/2025). Motor VFD ABB ACS510-01-290A-4. Bơm phục vụ feed 145 m³/h × 43% recovery = 62,4 m³/h HP feed, hoạt động ~65% công suất nominal — biên dự phòng 35% cho tăng công suất tương lai hoặc bù tổn thất màng.

5.2 Vật liệu chế tạo — chống ăn mòn nước biển

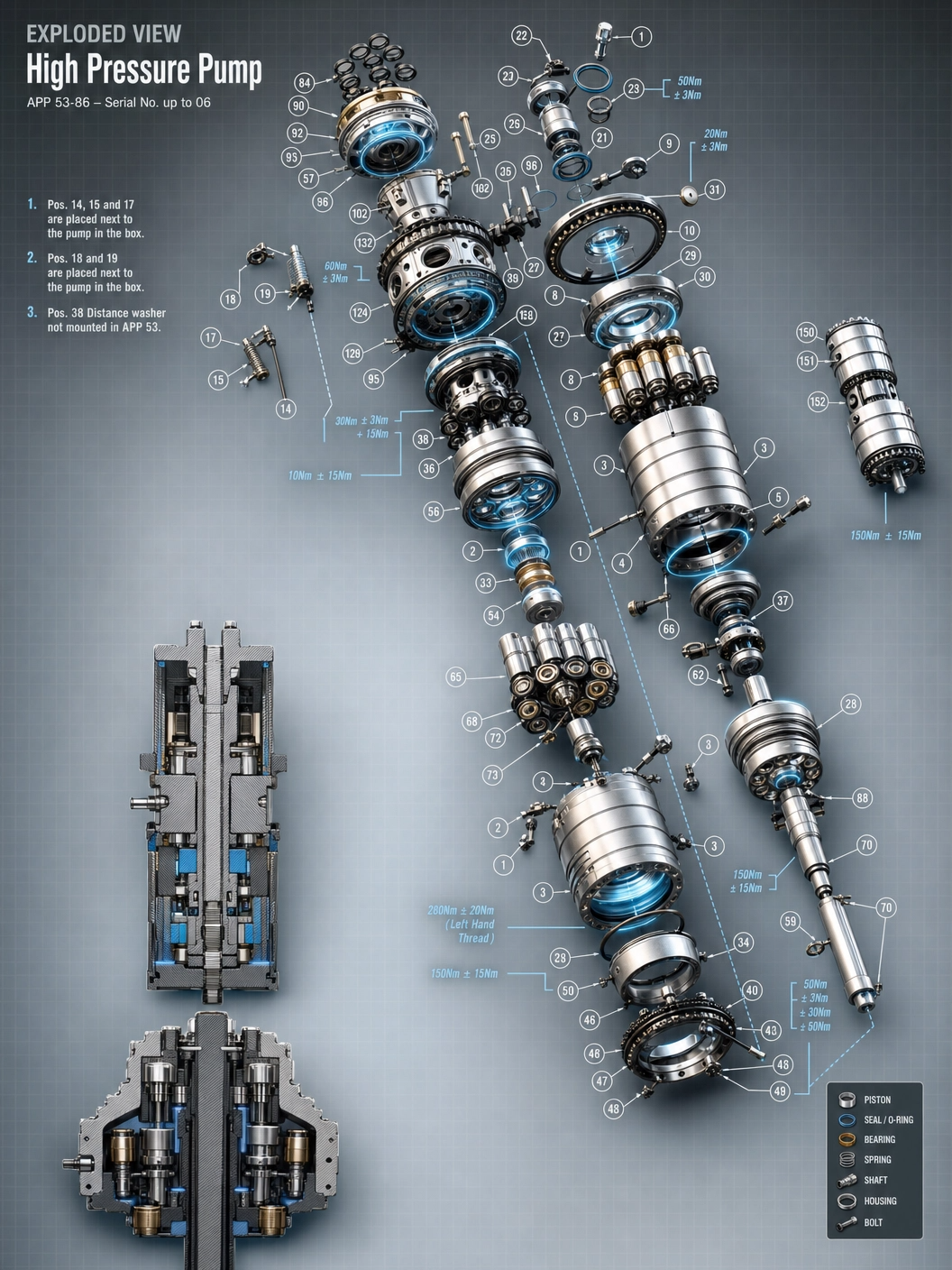

Đây là điểm tài liệu Danfoss công khai chi tiết (Parts list AX191786502906). Toàn bộ chi tiết tiếp xúc với nước biển dùng vật liệu cao cấp:

Chi tiết	Vật liệu	Lý do
Housing (thân bơm)	1.4470 (Super Duplex SS) + PEEK lining	Chống ăn mòn rỗ, cường độ cao
Piston, Swash plate, Shaft	1.4410 (Super Duplex SS)	Chịu áp lực 90 bar, mài mòn tốt
Retainer ball, Cone bushing, Screw cố định	1.4410 + DLC coating	DLC (Diamond-Like Carbon) giảm ma sát, tăng tuổi thọ
Cylinder barrel, Port plate	1.4410 + PEEK insert	PEEK bền nhiệt, hệ số ma sát thấp
Back-up ring	PTFE/Carbon composite	Chịu áp lực cao + nhiệt, không hấp thụ nước
O-ring	NBR (Nitrile butadiene rubber)	Chuẩn cho nước biển + hydrocarbon
Spring (compression)	1.4462 (Duplex SS)	Đàn hồi ổn định trong môi trường mặn
Bolt, screw, lifting eye	A4-80 (AISI 316 grade)	Vật liệu chuẩn ngoài biển

Lưu ý: Super Duplex 1.4410 (UNS S32760) có PREN ≥ 40, cao hơn hẳn AISI 316 thông thường (PREN ~25), nên kháng ăn mòn rỗ trong môi trường Cl⁻ cao của nước biển — đây là lý do APP có tuổi thọ thiết kế cao trong môi trường khắc nghiệt SWRO.

6. Vận hành điều khiển hệ APP + iSave

Tài liệu Danfoss chỉ rõ logic điều khiển 3 biến độc lập:

Cơ cấu điều khiển	Tác động đến	Không ảnh hưởng
Tốc độ HP pump (APP VFD)	Áp suất hệ ⑥ và permeate flow ⑧	Loop flow ⑤ và ⑦
Tốc độ iSave (iSave VFD)	Loop flow ⑤ và ⑦ → recovery rate	LP feed flow ② và permeate ⑧
Flow control valve (LP-out)	Mixing salinity ⑥ (Standard/Overflush/Underflush)	HP flow ⑤, ⑥, ⑦ và permeate ⑧

Ba chế độ vận hành flow control valve:

• Standard: LP-in flow ② = HP flow ⑤. Mixing tiêu chuẩn, salinity feed tăng nhẹ.
• Overflush: ② > ⑤. Nước sạch dư rửa rotor → mixing thấp hơn, salinity tăng ít hơn, áp suất màng giảm nhẹ. Dùng khi feed có TDS cao.
• Underflush: ② < ⑤. Mixing cao hơn, salinity tăng nhiều, áp suất màng tăng. Tiết kiệm nước feed nhưng tăng tải HP pump.

SWATER mặc định Standard cho Hòn Thơm + Cát Bà; chuyển Overflush mùa hè khi nhiệt độ nước biển > 30 °C để giảm fouling.

7. Bảy sự cố thường gặp — chẩn đoán nhanh

Tài liệu Service Guide Danfoss (AX368834229417) phân loại 7 nhóm sự cố. Đây là tham khảo quý cho đội vận hành SWATER — em tóm tắt + thêm cách kiểm thực địa:

7.1 Permeate giảm đột ngột

Triệu chứng: Sản lượng nước ngọt giảm > 5% trong 24 giờ.
Nguyên nhân theo Danfoss:

• Van HP (④⑤⑥⑦) rò rỉ trong/ngoài → kiểm bằng pressure test, sửa hoặc thay
• HP pump flow thấp → kiểm tốc độ + dòng VFD, sửa bơm nếu speed đúng mà flow vẫn thấp
• Internal leak iSave tăng → tháo bộ exchanger kiểm rotor + housing

7.2 Áp suất feed màng tăng/giảm bất thường

Tăng: Salinity feed cao do mixing tăng (mở rộng flow control valve ③) · fouling màng (chạy CIP) · HP flow ⑤⑦ thấp → tăng iSave speed.
Giảm: Van HP rò · nhiệt độ feed tăng (mùa hè) · HP pump flow thấp · internal leak iSave.

7.3 LP-in seawater flow thay đổi

Giảm: Áp lực feed ① thấp → kiểm filter + feed pump · flowmeter sai · flow control valve mở rộng · internal leak iSave tăng.
Tăng: Áp lực feed tăng (feed pump quá mạnh) · flowmeter sai · flow control valve đóng bớt.

7.4 LP-in pressure dao động

Tương tự 7.3, kiểm thêm transducer/pressure gauge có chính xác không.

7.5 LP-out brine flow tăng đột ngột

Cảnh báo nghiêm trọng — thường là internal leak iSave. Cần tháo kiểm rotor + housing ngay vì rotor mòn không đều có thể vỡ lúc vận hành.

7.6 High Amp / overload tại iSave VFD

Nguyên nhân:

• Delta P qua màng > 5 bar → CIP màng ngay
• Stick/slip trong rotor iSave (cần momen khởi động cao hơn) → tháo kiểm, làm sạch
• Tạp chất / hỏng cơ học trong iSave
• VFD setting sai (cần constant torque mode, tăng overload value)
• Motor hoặc cáp lỗi

7.7 High Amp / overload tại APP pump VFD

Áp suất màng cao (xem 7.2) · damage trong APP (piston/swash plate mòn) · VFD setting · motor/cable.

8. Bảo trì định kỳ — kit thay thế Danfoss

Tài liệu Parts list AX191786502906 liệt kê đầy đủ các kit phụ tùng (mã 180B…) dùng chung cho dải APP 53–92. Lịch bảo trì chính thức cần tham khảo Service Manual hoặc Danfoss VN sales rep. Bảng dưới đây liệt kê các kit theo nhóm chức năng để CEO + đội O&M lên kế hoạch dự trữ:

Nhóm	Tên kit (theo Parts list Danfoss)	Part number	Áp dụng
Seal · Screw	Screw kit / Shaft seal kit / Seal kit (exclude shaft seal)	180B4634 / 180B4635 / 180B4636	APP 53–92
Piston	Piston kit APP 53 · Piston kit APP 65–92	180B4553 · 180B4554	APP 53 / 65–92
Retainer	Retainer kit APP 53–65 · APP 78 · APP 86–92	180B4555 · 180B4566 · 180B4562	Theo model
Valve plate	Valve plate kit APP 53–65 · APP 78–92	180B4557 · 180B4558	Theo model
Swash plate	Swash plate kit APP 53 · APP 65 · APP 78–92	180B4560 · 180B4601 · 180B4561	Theo model
Flushing valve	Flushing valve kit	180B4556	APP 53–92
Cylinder · Port	Cylinder barrel kit · Port flange kit	180B4559 · 180B4649	APP 53–92 (4649 chỉ cho serial 08+)

Khuyến nghị stock spare SWATER cho 1 nhà máy 1.500 m³/d (kinh nghiệm vận hành Hòn Thơm + Cát Bà): tối thiểu 1 shaft seal kit (180B4635) + 1 seal kit (180B4636) + 1 piston kit (180B4554 cho APP 65) + 1 valve plate kit (180B4557). Lead time đặt từ Đan Mạch 12–16 tuần, nên kit này phải có sẵn để xử lý hỏng đột ngột.

9. Khi nào nên dùng cấu hình khác?

Hệ APP + iSave là tối ưu cho dải 200–2.000 m³/ngày — đa số dự án SWATER nằm trong dải này. Ngoài dải, cần cân nhắc:

• < 100 m³/d: dùng đơn lẻ Danfoss iSave 21 + APP 30 (model nhỏ), hoặc cấu hình "boost-only" không có ERD vì chi phí ERD không cân bằng tiết kiệm.
• 2.000–5.000 m³/d: parallel coupled — 2–3 APP 92 + 3–4 iSave 70 chạy song song. iSave có ưu điểm modular dễ thay từng unit không dừng toàn nhà máy.
• > 5.000 m³/d: cân nhắc Energy Recovery PX (Mỹ) thay iSave vì PX scale tốt hơn cho mega-project và có nhiều reference 50.000–200.000 m³/d ở Trung Đông. Xem bài iSave vs PX.
• Có nguồn nhiệt thải: cân nhắc thêm forward osmosis (FO) hoặc MED ghép sau RO để tăng recovery — không thay ERD.

10. Kết luận thiết kế

Hệ Danfoss APP + iSave là cấu hình tiêu chuẩn của SWATER cho SWRO 100–2.000 m³/ngày vì:

1. Hiệu suất ERD 95–97% đưa SEC về 3,3–3,5 kWh/m³ — đạt mục tiêu quy hoạch năng lượng Việt Nam cho công trình nước sạch đảo
2. Compact 2-trong-1 (ERD + booster pump trong 1 module) — quan trọng cho phòng máy chật trên đảo (Hòn Thơm, Cát Bà, Côn Đảo)
3. Vật liệu Super Duplex + DLC (1.4410 PREN ≥ 40, DLC coating chống mài mòn) đảm bảo tuổi thọ thiết kế cao trong môi trường nước biển khắc nghiệt — phù hợp hợp đồng O&M 15–25 năm
4. Service mạng Danfoss VN (HN + HCM) — response 24–48 giờ với mọi sự cố, lead time spare 12–16 tuần
5. Reference trong nước đã được xác minh: SWRO Hòn Thơm 1.500 CMD (Fluence NIROFLEX template), SWRO Cát Bà 1.500 CMD — vận hành ổn định > 12 tháng

Với dự án vượt dải hoặc có yêu cầu đặc thù (SEC < 2,8 kWh/m³, footprint không giới hạn, tích hợp EPC quốc tế), Energy Recovery PX là alternative chính. SWATER duy trì sourcing tier 1 với cả 2 NSX.

Nguồn tham khảo

• Danfoss High Pressure Pumps — Design Guide: Parallel coupled APP pumps and iSave ERDs · Service Guide · Trouble shooting. Tài liệu AX368834229417en-000201, 02/2021.
• Danfoss — Data sheet · Parts list APP 53/65/78/86/92. Tài liệu AX191786502906en-001303, 07/2025.
• Danfoss — Service guide: Disassembling and assembling APP pumps 53–92 & APP S. Tài liệu AX176586502993en-001102.
• DNV-OS-F101 Submarine Pipeline Systems, §5.4 — Installation loads.
• SWATER KANKYO — Equipment Master Cát Bà SWRO 1.500 CMD (NIROFLEX template, sheet List xlsx 27/06/2025).
• Fluence NIROFLEX-1500CMD — Process Design Drawings, Hòn Thơm reference project.
