Nhà máy nhiệt điện than 2×600 MW ở ĐBSCL (như cụm dự án Long Phú I) là khách hàng tiềm năng cho công nghệ Zero Liquid Discharge khi quy chuẩn Việt Nam siết kim loại nặng (As, Hg, Se) và phí xả thải tăng theo lộ trình. Bài viết phân tích đặc thù nước thải FGD, đề xuất cấu hình ZLD hybrid cho lưu lượng tham chiếu 200 m³/h (thu hồi nước ~93,9%, đầu ra muối khô — zero liquid discharge), cấu trúc kinh tế & logic tối ưu chi phí, và lộ trình tích hợp với chu trình hơi nước nhà máy. Thông số kỹ thuật là tham chiếu mức tiền khả thi — áp dụng cho dự án cụ thể cần khảo sát + lập dự toán riêng; bài viết không nêu con số CAPEX/OPEX báo giá.

1. Bối cảnh — nhiệt điện than ĐBSCL và bài toán nước thải FGD

Khu vực Đồng bằng sông Cửu Long đang vận hành và xây dựng nhiều cụm nhiệt điện than công suất lớn: Duyên Hải (Trà Vinh), Sông Hậu (Hậu Giang), Long Phú (Sóc Trăng). Trong đó Long Phú I với cấu hình 2×600 MW là một trong những dự án sẽ phải đối mặt sớm với yêu cầu xử lý nước thải FGD ngày càng nghiêm ngặt do:

• Quy chuẩn QCVN 40:2011/BTNMT và lộ trình cập nhật siết các thông số As, Hg, Se, Cd thải ra môi trường nước — vượt khả năng của hệ trung hòa hóa lý truyền thống.
• Lộ trình tăng phí xả thải theo Nghị định 53/2020/NĐ-CP và sửa đổi; tỉnh ĐBSCL có thể áp khung phí cao hơn do nhạy cảm với chất lượng nước nông nghiệp + nuôi trồng thủy sản.
• Áp lực ESG từ chuỗi cung ứng quốc tế (đặc biệt EU CBAM 2026) đối với điện than xuất khẩu năng lượng hay nguyên liệu chế biến tại địa phương.
• Khan hiếm nước ngọt theo mùa ở ĐBSCL — xâm nhập mặn vào sâu nội đồng mùa khô; tái sử dụng nước thải tinh khiết trở thành lợi thế chiến lược ngoài tuân thủ pháp lý.

Nhà máy 2×600 MW sử dụng FGD ướt (Wet Limestone FGD) phát sinh dòng nước thải có TDS rất cao, Cl⁻ thống trị, kim loại nặng đặc trưng từ than và đá vôi (As, Hg, Se), độ cứng cao và bão hòa gypsum. Để cấu hình mô hình kỹ thuật–kinh tế đầy đủ, bài này dùng case tham chiếu 200 m³/h (case 9-bis trong chuyên đề nội bộ SWATER) với bộ thông số đặc trưng dưới đây — cần khảo sát lại cho từng dự án thực tế.

2. Đặc thù nước thải FGD — bộ thông số tham chiếu

Thông số	Đơn vị	Giá trị tham chiếu	Ghi chú vận hành
Lưu lượng FGD case study	m³/h	200	Case 9-bis tham chiếu nhà máy 2×600 MW
TDS	g/L	35	Cao gấp ~1× nước biển
Cl⁻	g/L	12	Yếu tố quyết định vật liệu chống ăn mòn
SO₄²⁻	g/L	8	Bão hòa gypsum CaSO₄ — risk scaling lớn
Ca²⁺	g/L	2,0	Phải softening trước RO/BC
Mg²⁺	g/L	0,8	Lime + soda hạ < 30 mg/L
As	mg/L	0,5	Kết tủa Fe-As bằng FeCl₃
Hg	mg/L	0,02	Kết tủa sulfide bằng Na₂S
Se	mg/L	1,0	Khó nhất — cần bio-reactor hoặc Fe³⁺ co-precipitation

pH, SiO₂, độ cứng và các thông số khác cần đo trực tiếp tại site — không có giá trị tham chiếu generic đủ tin cậy do biến động lớn theo loại than và thiết kế FGD.

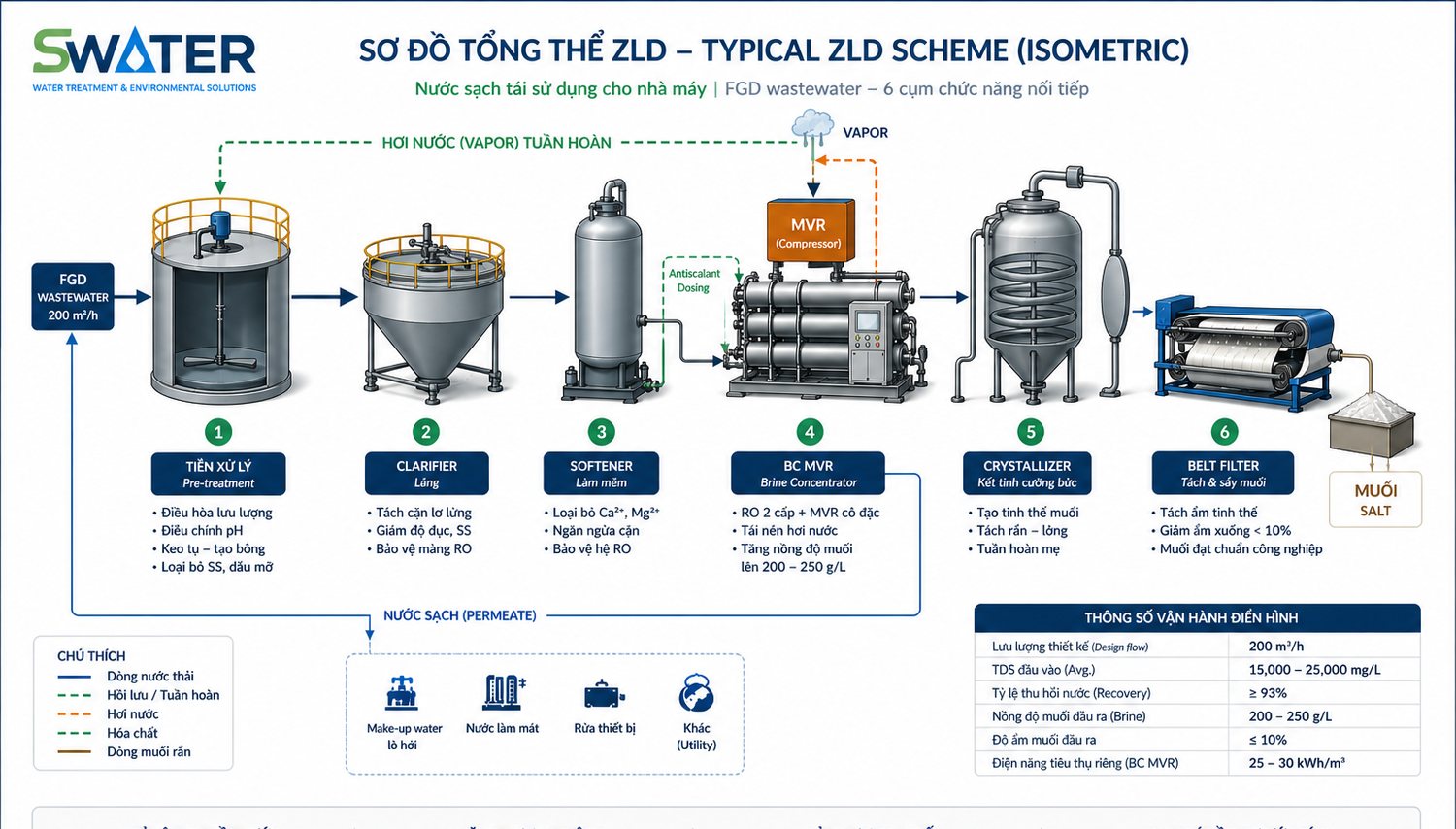

3. Cấu hình ZLD hybrid đề xuất — 6 cụm chức năng

Với dòng FGD TDS 35 g/L và yêu cầu thu hồi ≥ 95%, cấu hình hybrid (RO + cô đặc nhiệt + kết tinh) là tối ưu CAPEX/OPEX. Sơ đồ khối 6 cụm chức năng:

#	Cụm	Thiết bị chính	Mục tiêu công nghệ
1	Thu gom & cân bằng	Bể đệm 2.000 m³, máy khuấy chìm	Ổn định lưu lượng + thành phần 24 h

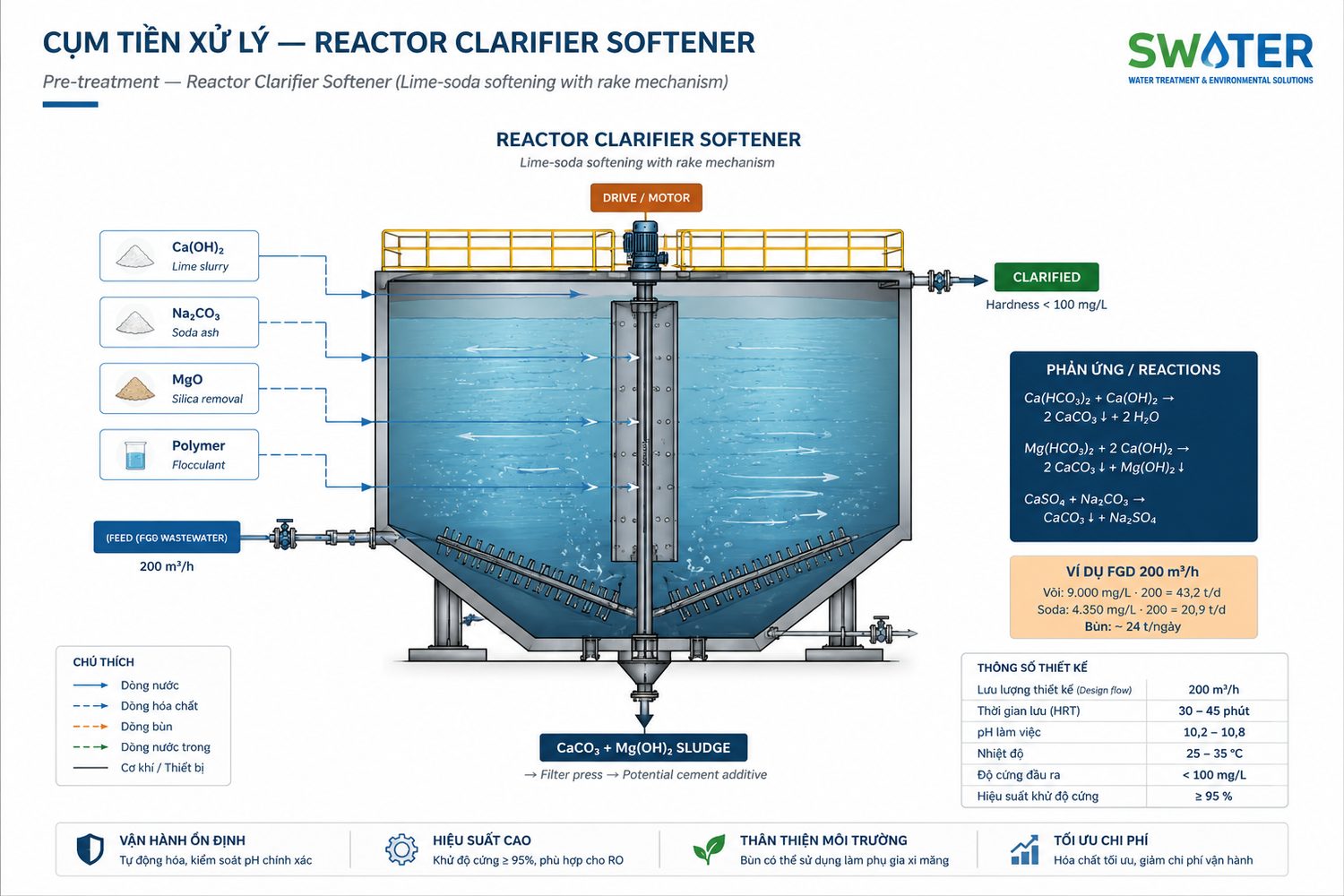

2	Tiền xử lý hóa lý	Lime + Na₂S + FeCl₃ + polymer · Reactor Clarifier Softener · MgO · Lọc cát + UF	Kết tủa kim loại nặng (As/Hg/Se) · hạ Ca²⁺ < 50 mg/L · Mg²⁺ < 30 mg/L · SiO₂ < 20 mg/L · SDI < 3
3	RO 2 bậc + HPRO	RO bậc 1 (rec 75%) · RO bậc 2 (rec 85%) · HPRO bậc 3 (rec 88%, 80–120 bar)	Cô đặc TDS lên ~70–80 g/L · permeate < 200 mg/L cho boiler make-up

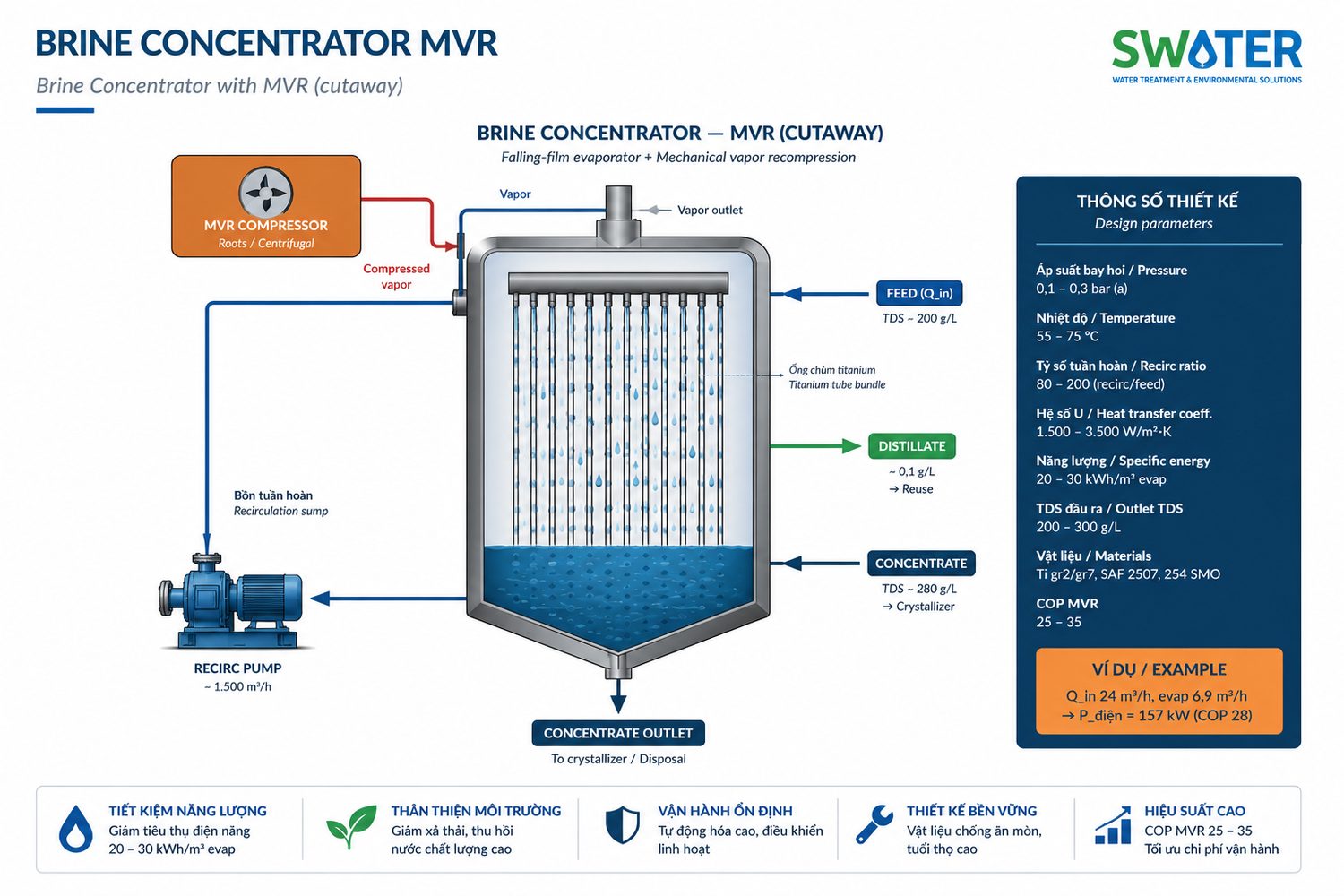

4	Brine Concentrator MVR	2 line song song, falling-film, Ti grade 2, máy nén Roots 200 kW/line	Cô đặc TDS 200 → 280 g/L · năng lượng riêng ~25–30 kWh/m³ nước bay hơi

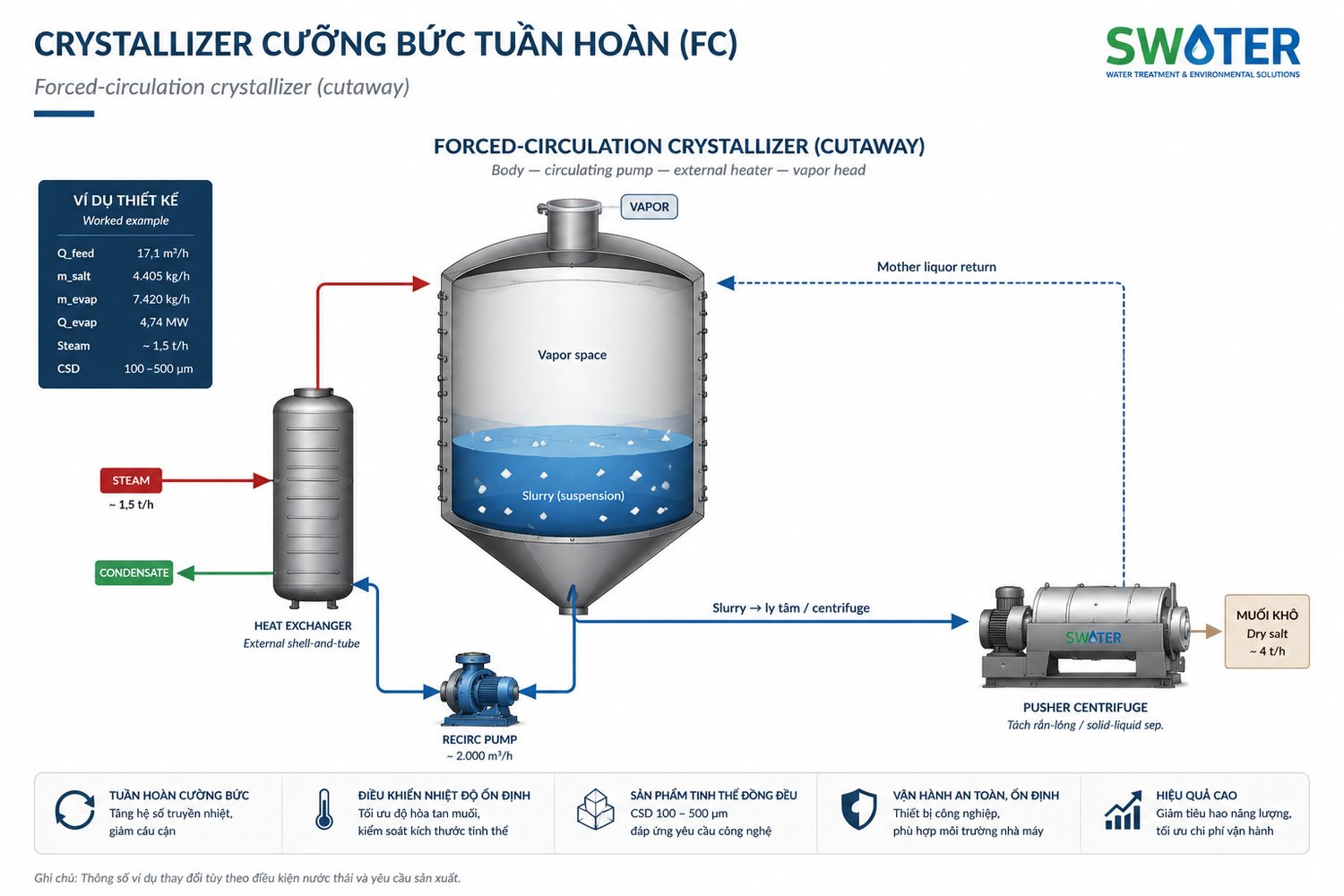

5	Crystallizer FC	FC + MVR hoặc MED · Ti grade 2 · bơm tuần hoàn 1.500–2.500 m³/h	Kết tinh muối hỗn hợp 100–500 µm · slurry 35% rắn
6	Tách rắn–lỏng + sấy	Ly tâm pusher 2 cấp · sấy thùng quay · silo + đóng bao	Muối khô 3–8% ẩm · 18–22 tấn/ngày · phân loại chất thải nguy hại theo TT 02/2022/TT-BTNMT

Output cuối (case 200 m³/h):

• Nước tái sử dụng cho lò hơi (polished demin): ~187,7 m³/h = 93,9% lưu lượng đầu vào
• Muối khô hỗn hợp NaCl + Na₂SO₄ + tạp KL nặng: ~15–18 tấn/ngày (scale theo TDS feed)
• Bùn CaCO₃ + Mg(OH)₂ từ softening: ~24 tấn ướt/ngày → ép xuống 8–10 tấn khô/ngày

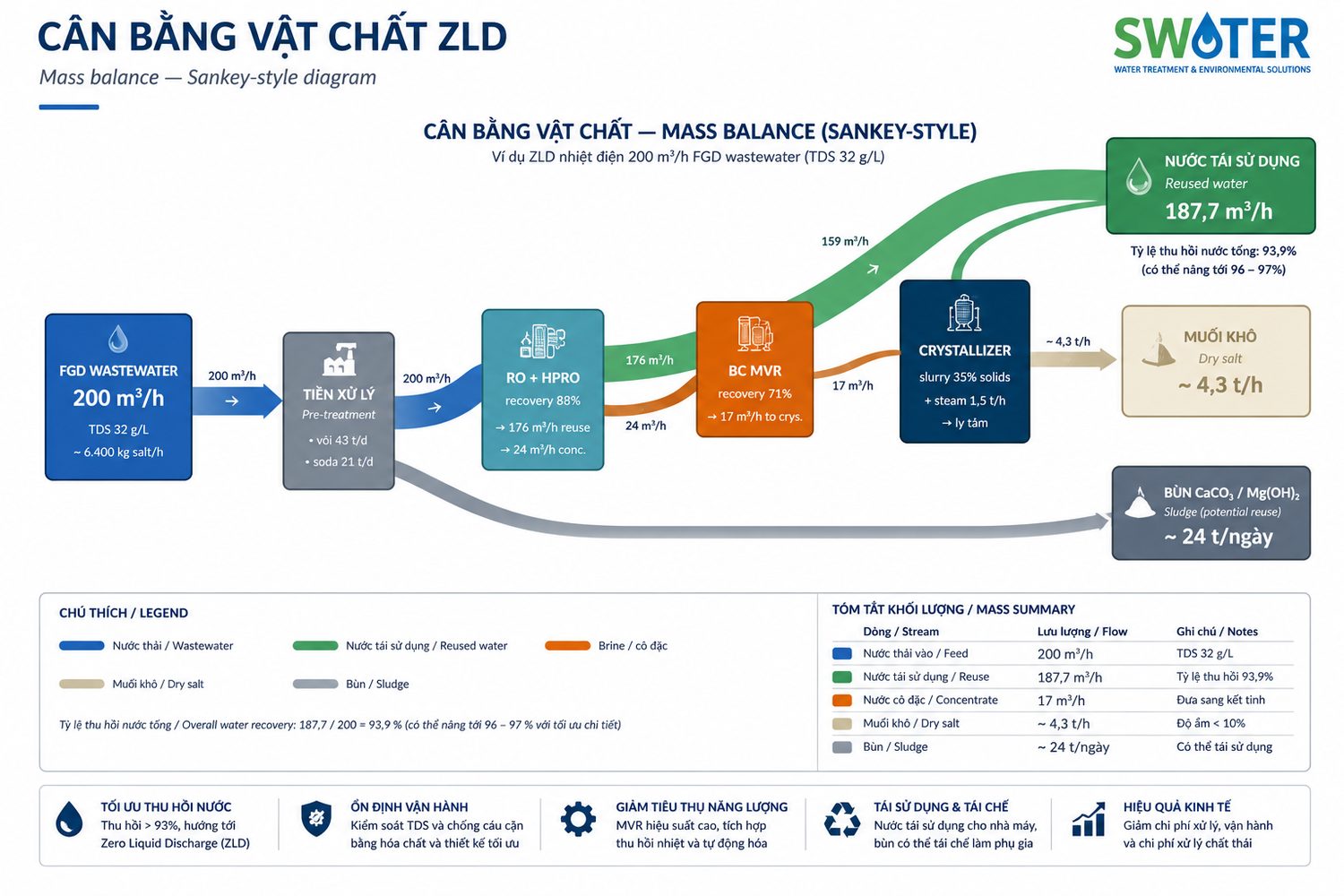

4. Cân bằng vật chất tổng thể (case 200 m³/h)

Bảng dòng dưới đây ước tính tỷ lệ thông qua mô hình cân bằng tổng (case 9-bis chuyên đề nội bộ chỉ liệt kê tổng nước thu hồi 187,7 / 200 m³/h = 93,9%; chi tiết từng dòng là ước tính theo recovery RO 75% + 85% + HPRO 88% + BC 70% + crystallizer 88%). Cần model chi tiết bằng simulation (WAVE, Q+ Designer, ROSA, BC vendor tool) trong giai đoạn FEED.

Dòng	Lưu lượng (m³/h)	TDS (g/L)	Đích đến
Feed FGD đầu vào	200,0	35,0	Bể đệm
Sau tiền xử lý + UF	~196,0	~28,0	RO bậc 1
Permeate RO 2 bậc	~168,0	0,1–0,2	Demin cho lò hơi
Concentrate RO → HPRO	~28,0	~75,0	HPRO bậc 3
Permeate HPRO	~8,0	0,3–0,5	Bổ sung permeate RO
Concentrate HPRO → BC	~20,0	~200,0	BC MVR
Distillate BC	~13,7	~0,5	Bổ sung permeate
Concentrate BC → Cryst.	~6,3	~280,0	FC crystallizer
Condensate crystallizer	~5,3	~1,0	Bổ sung permeate
Slurry → ly tâm	~1,0	—	Tách rắn lỏng
Tổng nước tái sử dụng	~187,7 m³/h	—	Boiler make-up + cooling
Tỷ lệ thu hồi	93,9% (có thể tối ưu lên 95–97% với hậu xử lý kỹ hơn)

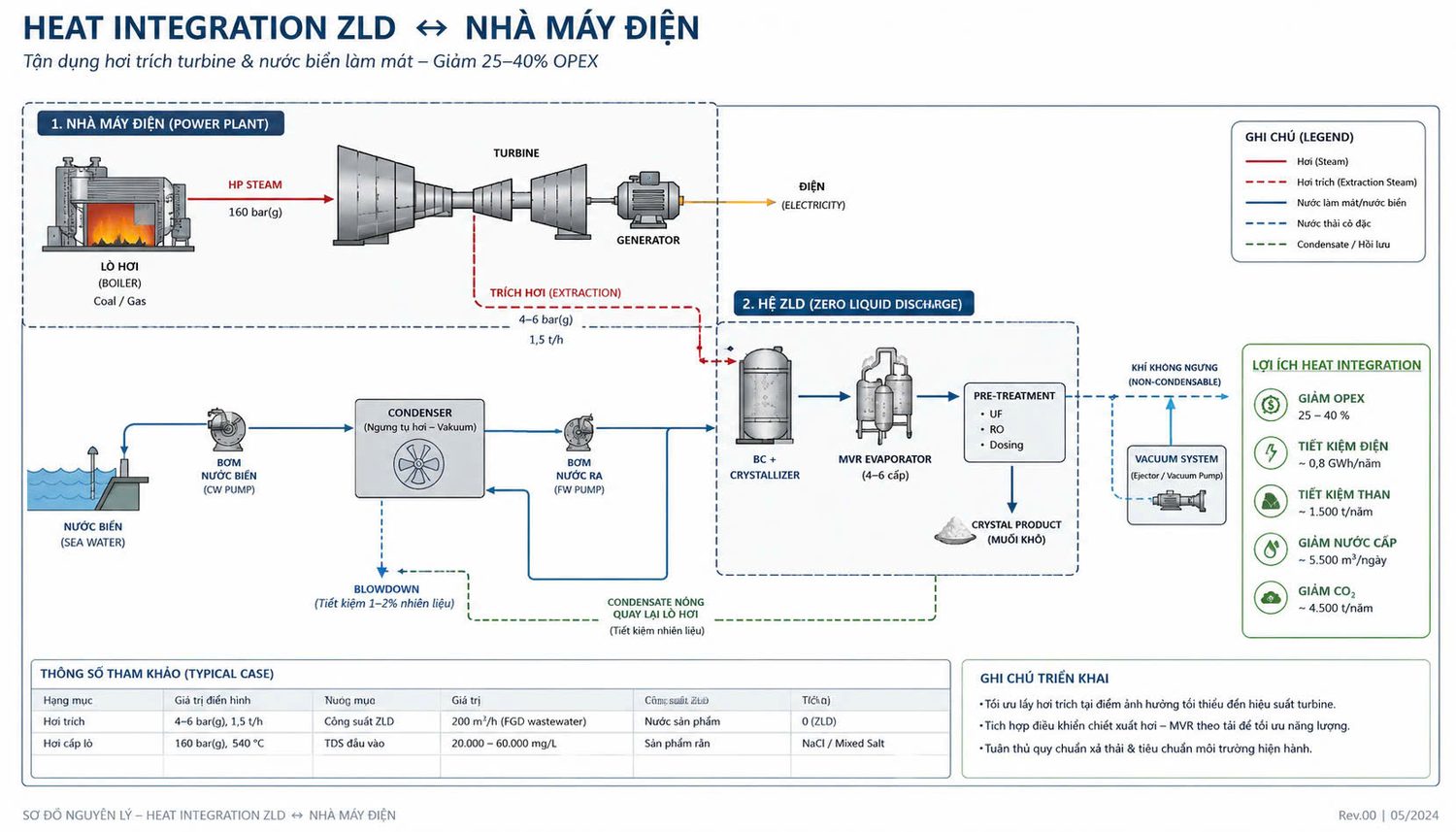

5. Heat integration với chu trình hơi nhà máy

Trong nhà máy nhiệt điện than, ZLD không nên đứng độc lập mà phải tích hợp năng lượng với chu trình hơi của tổ máy. 4 cơ hội heat integration chính:

1. Trích hơi turbine 4–8 bar cấp cho MED-crystallizer thay vì BC MVR → giảm tiêu thụ điện ~200 kW, tổn thất phát điện chỉ ~0,2–0,5% công suất tổ máy.
2. Tận dụng condensate nóng 60–90 °C từ MVR và crystallizer để hâm nước cấp lò hơi (BFW heater) → tiết kiệm nhiên liệu 1–2%.
3. Flue Gas Concentrator (FGC) — phun nước thải trực tiếp vào dòng khói nóng 130–180 °C sau lò → muối khô lẫn vào tro bay, xử lý cùng kênh tro. Giảm CAPEX crystallizer 30–50% cho phần dòng nhỏ < 30 m³/h.
4. Nước biển làm mát cho condenser MVR/MED — ĐBSCL ven biển có sẵn nguồn nước cấp cooling. Vật liệu condenser: Cu-Ni 90/10 hoặc Ti grade 2 để chống ăn mòn nước lợ nhiễm mặn.

Heat integration tốt có thể giảm 25–40% OPEX so với cấu hình ZLD stand-alone — đây là yếu tố quyết định payback < 10 năm.

6. Cấu trúc kinh tế & logic tối ưu chi phí

CAPEX/OPEX tuyệt đối phụ thuộc rất mạnh vào quy mô, đặc thù nước thải FGD và cấu hình từng dự án — không thể đưa con số chung, phải khảo sát + lập dự toán riêng (SWATER cung cấp dự toán cụ thể theo hồ sơ từng dự án). Phần dưới chỉ trình bày cấu trúc tương đối và logic tối ưu.

6.1 Tỷ trọng CAPEX — cụm nào "ngốn" vốn nhất

Hạng mục	Tỷ lệ CAPEX (tương đối)
Tiền xử lý + softener + filter press	~14%
UF + RO 2 bậc + HPRO	~16%
BC MVR (2 line song song)	~27%
Crystallizer FC + ly tâm + sấy	~22%
DCS + tự động hóa + instrumentation	~5%
Lắp đặt + đường ống + kết cấu	~9%
Engineering + dự phòng	~7%

Cụm cô đặc nhiệt (BC MVR + crystallizer chiếm ~49% CAPEX) là phần đắt nhất và phải nhập khẩu lõi (máy nén MVR, ống Ti). Tại Việt Nam có thể giảm đáng kể CAPEX nhờ chế tạo nội địa: bể chứa, kết cấu thép, đường ống FRP, hệ pha hóa chất — đây chính là mắt xích SWATER nhắm tới.

6.2 Tỷ trọng OPEX — hóa chất là cơ hội nội địa hóa lớn nhất

Hạng mục	Tỷ lệ OPEX (tương đối)
Điện (motor MVR, bơm, RO HP)	~16%
Hơi (LP 4 bar trích turbine)	~8%
Hóa chất (vôi, soda, Na₂S, FeCl₃, anti-scalant, polymer)	~34%
Vật tư tiêu hao (màng RO 5 năm, ly tâm)	~11%
Nhân công	~9%
Bảo trì cơ điện	~13%
Xử lý chất thải + khác	~9%

Hóa chất chiếm ~34% OPEX — cơ hội nội địa hóa lớn nhất: SWATER có thể đề xuất hợp đồng cung ứng hóa chất dài hạn 5–10 năm + jar test định kỳ tối ưu liều.

6.3 Logic LCOW & hiệu quả đầu tư (định tính)

Hiệu quả đánh giá theo LCOW (chi phí trung bình 1 m³ nước trên vòng đời). LCOW gộp được bù trừ bởi: tiết kiệm phí xả thải (tăng theo lộ trình quy chuẩn), tiết kiệm nước cấp đầu vào, và doanh thu muối thu hồi (nếu đạt chứng nhận tái chế) → LCOW ròng thấp hơn đáng kể. Tổng vòng đời, OPEX cộng dồn vượt CAPEX nhiều lần nên tối ưu OPEX (heat integration giảm 25–40%, nội địa hóa hóa chất) quan trọng hơn cắt CAPEX ban đầu.

6.4 Độ nhạy — biến nào ảnh hưởng mạnh nhất

Biến số	Thay đổi	Ảnh hưởng tới chi phí nước
Lưu lượng vận hành thực tế	−15%	Tăng mạnh nhất
Giá điện	+25%	Tăng đáng kể
TDS đầu vào	+50%	Tăng vừa
Tuổi thọ màng RO	−2 năm	Tăng nhẹ
Phí xử lý chất thải nguy hại	+50%	Tăng nhẹ

Nhạy nhất là lưu lượng vận hành — nhà máy điện nền tải (base-load) cho hiệu quả ZLD cao hơn nhà máy peaking.

7. Quản lý ăn mòn — đóng cặn — an toàn cho ZLD nhiệt điện ven biển

7.1 Ăn mòn — Cl⁻ cao + nhiệt độ cao là combo nguy hiểm nhất

Dòng concentrate BC/crystallizer chứa Cl⁻ 60–80 g/L ở 70–80 °C — môi trường ăn mòn cực mạnh. Vật liệu bắt buộc:

• Ống truyền nhiệt BC + crystallizer: Titanium grade 2 (Ti-Pd grade 7 nếu Cl⁻ > 80 g/L)
• Shell, đường ống chính: Super Duplex SAF 2507 hoặc thép phủ Ti clad
• Bồn chứa + slurry pipe: FRP với lớp lót resin chịu mặn, hoặc thép carbon phủ HDPE
• Gioăng, bộ phun rửa: EPDM, PTFE
• TRÁNH: SS 304/316L cho phần dòng nóng có Cl⁻ > 2.000 mg/L — pitting + crevice + SCC sẽ xuyên thủng trong 6–12 tháng

7.2 Đóng cặn — thứ tự rủi ro CaSO₄ > BaSO₄ > SiO₂ > CaCO₃ > CaF₂

Biện pháp tổng hợp:

• Softening triệt để upstream (Ca²⁺ < 50 mg/L, SiO₂ < 20 mg/L) — không tiết kiệm ở đây vì downstream sẽ trả giá đắt gấp 10 lần
• Anti-scalant chuyên dụng cho dòng TDS rất cao (polyacrylate biến tính, phosphonate)
• Tốc độ dòng trên ống ≥ 2 m/s
• CIP định kỳ 3–6 tháng (HCl 2–5% cho cặn CaCO₃, NaOH 1–3% cho hữu cơ)
• Theo dõi U (hệ số truyền nhiệt) — giảm 15–20% so với clean = trigger CIP

7.3 An toàn vận hành

• Hóa chất đậm đặc HCl 32%, NaOH 50%, H₂SO₄ 98% — khu pha riêng, chống tràn, vòi rửa khẩn cấp
• Na₂S sinh H₂S khi gặp acid → cảm biến H₂S, tách kho chứa, đào tạo chống nhầm
• Áp suất MVR 0,15–0,25 bar(g) + crystallizer chân không → kiểm định bồn áp lực TCVN, PSV, rupture disk
• Motor MVR 200–1.000 kW → bảo vệ quá tải, harmonics, nối đất

8. Lộ trình triển khai 3 pha (2026–2032)

Pha	Năm	Hành động	Kết quả kỳ vọng
Pha 1 — Khảo sát + thiết kế cơ sở	2026 Q2 – 2027 Q1	Khảo sát nước thải FGD thực tế 12 tháng · jar test toàn bộ ma trận hóa chất · thiết kế cơ sở Class 3 estimate (±20%) · pilot 5 m³/h tại site	Báo cáo NCKT khả thi · BOQ chi tiết · vendor shortlist (BC MVR + crystallizer)
Pha 2 — Thiết kế chi tiết + thi công	2027 Q2 – 2029 Q4	FEED + thiết kế chi tiết · ký hợp đồng EPC · chế tạo cụm tiền xử lý nội địa · nhập khẩu BC + crystallizer · lắp đặt + chạy thử	Hệ ZLD vận hành commissioning · đạt thông số bảo lãnh thiết kế (recovery ≥ 93%, muối khô ≥ 18 t/ngày)
Pha 3 — Vận hành + tối ưu	2030+	Hợp đồng O&M 5–10 năm · digital twin giám sát · tối ưu heat integration · nâng recovery 95–97% · tận thu muối phân đoạn	OPEX giảm 15–20% so với năm đầu · payback đạt theo kế hoạch

9. Vai trò SWATER KANKYO — 4 trục năng lực

1. EPC dự án vừa 50–300 m³/h — hợp tác 1–2 nhà công nghệ quốc tế (Veolia, Aquatech, Saltworks…) cho cụm BC MVR + crystallizer; SWATER chủ trì thiết kế chi tiết, chế tạo, lắp đặt, chạy thử.
2. Cụm tiền xử lý chuẩn hóa — gói Reactor Clarifier Softener + filter press + dosing chemistry được tiêu chuẩn hóa cho 3 dải 50/100/250 m³/h, nội địa hóa 70–80%, biên lợi nhuận tốt.
3. O&M as-a-service — hợp đồng dài hạn cung ứng hóa chất + dịch vụ chống ăn mòn/đóng cặn + tối ưu vận hành; biên lợi nhuận cao và bền vững 5–10 năm sau commissioning.
4. R&D heat integration + digital twin — đội ngũ 8–12 chuyên gia mô phỏng năng lượng và phát hiện bất thường sớm; tạo lợi thế cạnh tranh khi báo giá EPC + O&M.

10. Bối cảnh áp dụng — Long Phú và các dự án nhiệt điện than ĐBSCL

Long Phú I (Sóc Trăng, 2×600 MW) cùng các dự án nhiệt điện than đang vận hành/cấp xây dựng ở ĐBSCL như Duyên Hải, Sông Hậu là khách hàng tiềm năng cho hệ ZLD trong 5–7 năm tới. Mức độ ưu tiên triển khai phụ thuộc:

• Tiến độ vận hành thương mại của tổ máy — ZLD thường được lắp sau 1–2 năm để quan sát nước thải FGD thực tế.
• Quyết định nội bộ chủ đầu tư (PVN, EVNGENCO 1/2/3) về chiến lược ESG và nội địa hóa.
• Cập nhật QCVN 40 về giới hạn As/Hg/Se — khi siết chặt, ZLD trở thành lựa chọn bắt buộc thay vì tự nguyện.
• Cơ chế tín dụng xanh từ NHNN, JBIC, ADB — giảm WACC từ 10% xuống 6–7% sẽ làm payback rút ngắn 2–3 năm.

Nguồn tham khảo

• Tong T. & Elimelech M. (2016) — The Global Rise of Zero Liquid Discharge for Wastewater Management. Environmental Science & Technology.
• QCVN 40:2011/BTNMT — Quy chuẩn kỹ thuật quốc gia về nước thải công nghiệp (và lộ trình cập nhật của Bộ TN&MT).
• TT 02/2022/TT-BTNMT — Phân loại chất thải nguy hại.
• Nghị định 53/2020/NĐ-CP — Phí bảo vệ môi trường đối với nước thải.
• IEA Water-Energy Nexus — methodology cho LCOW.
• EPA Steam Electric Power Generating Effluent Guidelines — tham chiếu giới hạn As/Hg/Se.
